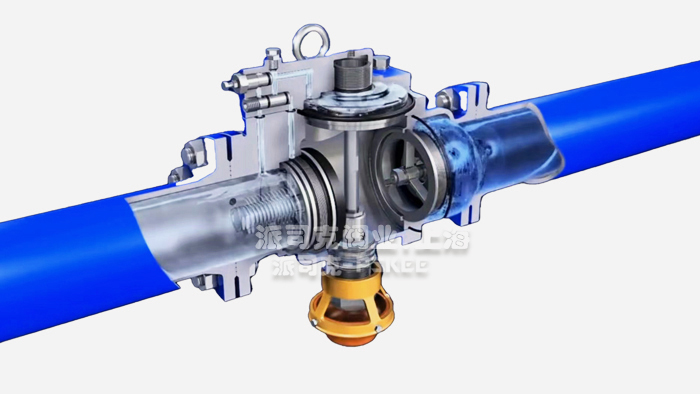

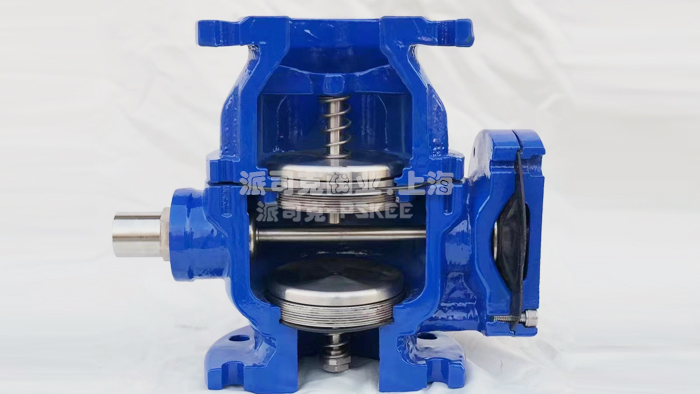

低阻力倒流防止器產品簡述：
單膜片
低阻力倒流防止器是我公司新式的一種用于城市供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合
止回閥裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,一達到避免倒流污染的目的.
低阻力倒流防止器產品特點:
1結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米.
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象.
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量?jī)?yōu)于普通的低阻力倒流防止器.
4.兩級止回閥的獨特流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命.
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修.
低阻力倒流防止器設計標準:
設計及制造要求按GB／T11151規定
閥門檢驗和試壓按GB/T13927規定
閥門結構長度按GB/T12221規定
法蘭尺寸按GB/T17241.6規定
閥門裝配前表面涂環氧樹脂粉末并符合GB/T17219規定
低阻力倒流防止器技術參數:
|
公稱壓力
|
1.6MPa
|
|
試壓壓力
|
強度試驗
|
2.4MPa
|
|
上密封試驗
|
1.76MPa
|
|
密封試驗
|
|
氣密封試驗
|
0.6MPa
|
|
上下開啟壓差
|
0.02MPa
|
|
泄放壓差
|
|
工作溫度
|
80℃
|
|
適用介質
|
水
|

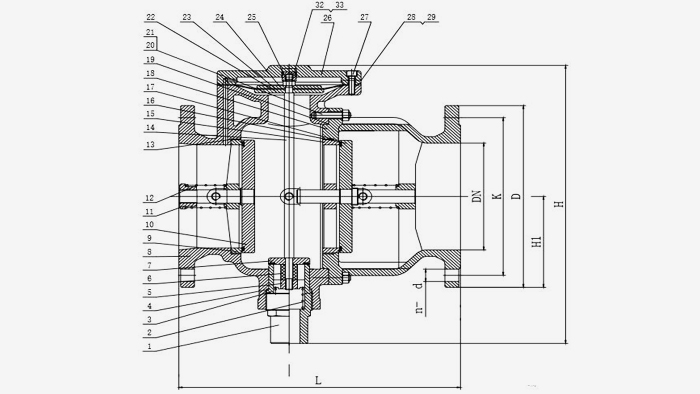

低阻力倒流防止器主要零部件:
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
泄水接頭
|
304
|
11
|
彈簧座
|
304
|
21
|
六角螺母
|
304
|
|
2
|
泄水彈簧
|
304
|
12
|
彈簧
|
304
|
22
|
膜片下壓板
|
304
|
|
3
|
泄水閥座
|
304
|
13
|
O型圈
|
EPDM
|
23
|
膜片
|
EPDM
|
|
4
|
O型圈
|
EPDM
|
14
|
閥桿
|
304
|
24
|
膜片上壓板
|
304
|
|
5
|
導葉螺母
|
304
|
15
|
后止回閥閥座
|
304
|
25
|
六角螺母
|
304
|
|
6
|
隔套
|
PTFE
|
16
|
后止回閥閥盤
|
304+EPDM
|
26
|
閥蓋
|
QT450-10
|
|
7
|
泄水閥瓣
|
304
|
17
|
O型圈
|
EPDM
|
27
|
內六角螺釘
|
304
|
|
8
|
主閥體
|
QT450-10
|
18
|
副閥體
|
QT450-10
|
28
|
六角螺絲
|
304
|
|
9
|
前止回閥閥座
|
304
|
19
|
O型圈
|
EPDM
|
29
|
橡膠墊
|
EPDM
|
|
10
|
前止回閥閥盤
|
304+EPDM
|
20
|
雙頭螺栓
|
304
|
|
|
|

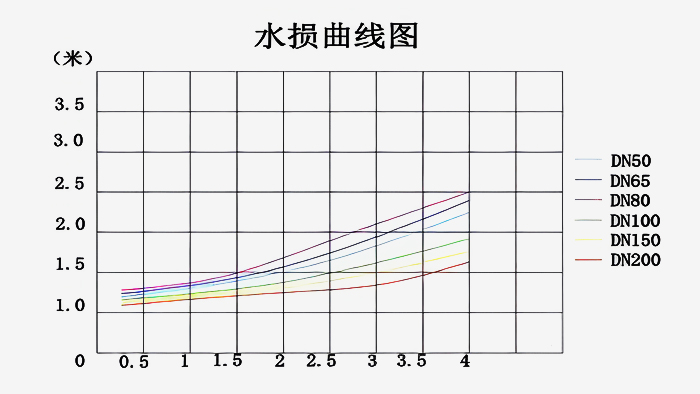

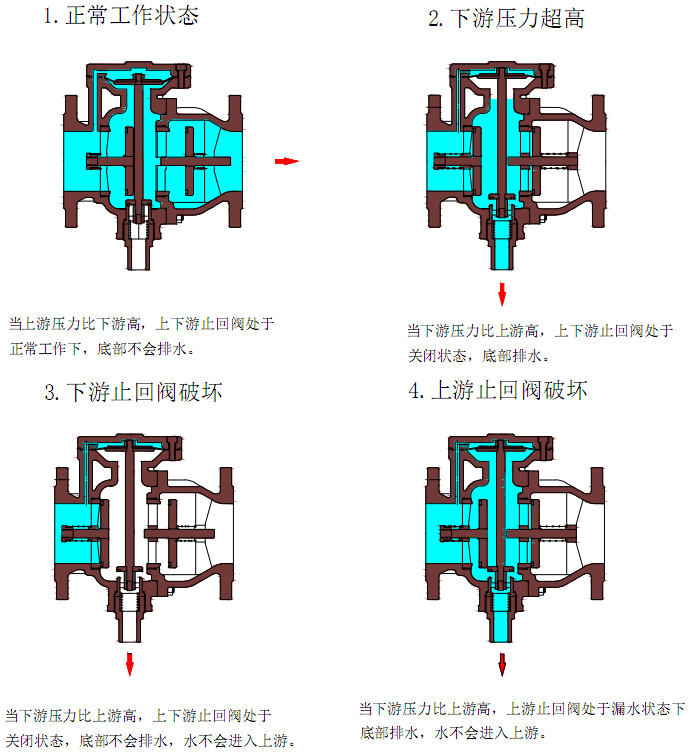

低阻力倒流防止器性能特性:
低阻力倒流防止器外形尺寸表:
|
型號
|
DN
|
L
|
H
|
D
|
K
|
n-Φd
|
|
PN10
|
PN16
|
PN10
|
PN16
|
PN10
|
PN16
|
|
DSBP741X-10/16
|
50
|
230
|
250
|
165
|
165
|
125
|
125
|
4-19
|
4-19
|
|
DSBP741X-10/16
|
65
|
236
|
286
|
185
|
185
|
145
|
145
|
4-19
|
4-19
|
|
DSBP741X-10/16
|
80
|
276
|
300
|
200
|
200
|
160
|
160
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
100
|
298
|
347
|
220
|
220
|
180
|
180
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
125
|
303
|
365
|
250
|
250
|
210
|
210
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
150
|
364
|
404
|
285
|
285
|
240
|
240
|
8-23
|
8-23
|
|
DSBP741X-10/16
|
200
|
470
|
520
|
340
|
340
|
295
|
295
|
8-23
|
12-23
|
|
DSBP741X-10/16
|
250
|
470
|
520
|
395
|
405
|
350
|
355
|
12-23
|
12-28
|
|
DSBP741X-10/16
|
300
|
580
|
680
|
445
|
460
|
400
|
410
|
12-23
|
12-28
|
|
DSBP741X-10/16
|
400
|
740
|
900
|
565
|
580
|
515
|
525
|
16-28
|
16-32
|
|
DSBP741X-10/16
|
500
|
900
|
1100
|
670
|
715
|
620
|
650
|
20-28
|
20-32
|
低阻力倒流防止器安裝方式及注意事項:
1、正式安裝之前，應徹底沖洗所有管道。
2、倒流防止器應盡可能安水平安裝，方便調試和維修。
3、兩端宜安裝維修閘閥，進口前宜安裝過濾器，而且至少應有一端裝有可撓性接頭。
4、泄水閥的排水口不應直接與排水管道固定連接，而應排放到地面上的排水溝，泄水閥下端面與地面距離不應小于300mm。
5、原則上不允許把倒流防止器安裝在礦坑內。如果確實有必要，符合當?shù)叵鄳?yīng)法規；要求由認可的技術人員安裝在隔離的合適的空間里；以避免因泄放水引起泛濫成災。
6、當?shù)沽鞣乐蛊饕蟛煌ＫS修時，宜在主管道上并聯兩個倒流防止器。
7、安裝完畢后，初次啟動使用時，先關閉出口閘閥，慢慢打開進水閘閥，讓水緩慢充滿倒流防止器，打開排氣閥排除閥腔內的空氣，待閥腔充滿水后，慢慢打開出水閘閥，讓水充滿整個管路。
