【三通方體球閥】派司克品牌.質量保證，派司克閥業全方面介紹三通方體球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的三通方體球閥。

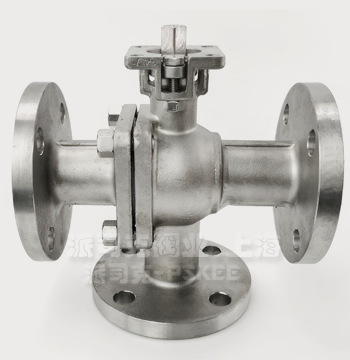

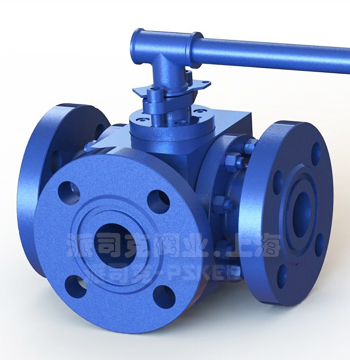

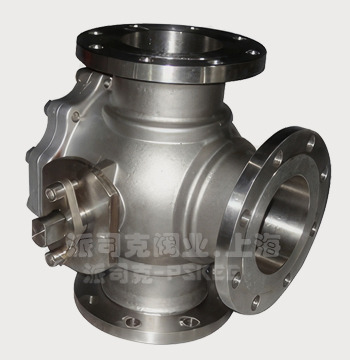

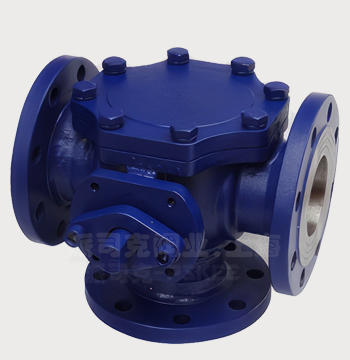

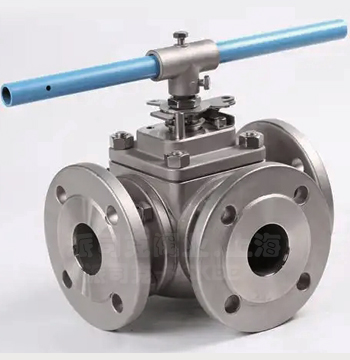

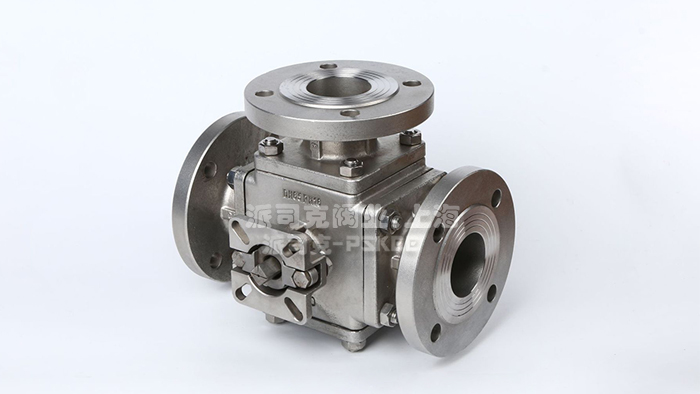

三通方體球閥產品簡述：
三通方體
球閥是法蘭式全流通結構，采用的鑄造、制造工藝。我司
三通球閥產品可與進口產品媲美，性價比高，性能可靠，本型三通高平臺方形球閥可根據用戶加高頸部保溫套，方便有保溫要戶使用，也根據需要加裝帶鎖鎖孔等各類實用功能。
三通方體球閥產品特點：
1.三通方體球閥是組合式閥體，方便維護、拆卸。
2.三通型有L型、T型流向，四通式X流向。
3.閥體全流通式設計，流量大，無滯留。
4.三通方體球閥附合ISO5211S標準的高平臺設計，根據ISO5211標準設計的驅動器安裝平臺可以直接，加裝各類型執行器：比如常用氣動和電動執行機構。
三通方體球閥產品標準：
設計標準：DIN3357; EN12156-1；
法蘭尺寸：EN1092-1,ASMEB16.5
檢驗測試：EN12266-A，API598
壓力等級：PN16-PN40，150LB
溫度范圍：-20~180℃
三通方體球閥工作原理：
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
1.L型流道的2面閥座三通球閥，采用2面閥座。主要用于流路的換向。
2.T型流道的4面閥座三通球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。三通球閥主要用于分流、混流、換向。

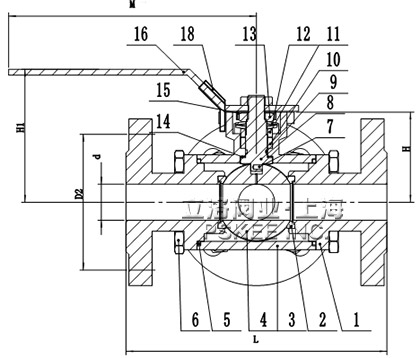

三通方體球閥結構材料表：
|
序號
|
名稱
|
數量
|
材料名稱
|
|
1
|
閥蓋
|
3
|
1.4308
|
|
2
|
閥座
|
4
|
PTFE
|
|
3
|
閥體
|
1
|
1.4308
|
|
4
|
球
|
1
|
ASTM A276 F304
|
|
5
|
線條
|
4
|
石墨+金屬墊
|
|
6
|
連接螺栓
|
16
|
A194-8
|
|
7
|
閥桿防靜電裝置
|
2
|
ASTM A276 304
|
|
8
|
閥桿
|
1
|
ASTM A276 F304
|
|
9
|
O型圈
|
1
|
NBR
|
|
10
|
填料
|
2
|
PTFE
|
|
11
|
壓圈
|
1
|
ASTM A276 F304
|
|
12
|
蝶形墊片
|
2
|
ASTM A276 F304
|
|
13
|
閥桿螺母
|
2
|
A194 8.8A
|
|
14
|
止推墊片
|
1
|
PTFE
|
|
15
|
防松蓋
|
1
|
ASTM A276 304
|
|
16
|
手柄
|
1
|
ASTM A276 304
|
|
17
|
后蓋
|
1
|
ASTM A276 304
|
|
18
|
手柄鎖
|
1
|
ASTM A276 304
|

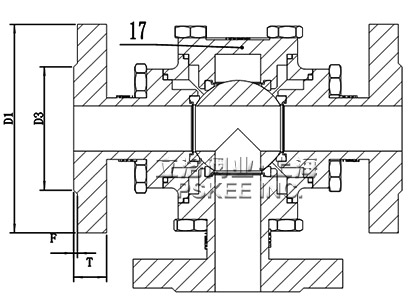

三通方體EN標準外形尺寸表：
|
DN
|
L
|
d
|
D1
|
D2
|
D3
|
H
|
H1
|
M
|
N1
|
N2
|
n-01
|
N-02
|
T
|
F
|
|
15
|
150
|
15
|
95
|
65
|
45
|
49
|
80
|
170
|
42
|
36
|
4-6
|
4-6
|
16
|
2
|
|
20
|
160
|
20
|
105
|
75
|
58
|
57
|
75
|
170
|
50
|
42
|
4-7
|
4-6
|
18
|
2
|
|
25
|
180
|
25
|
115
|
85
|
68
|
62
|
90
|
170
|
50
|
42
|
4-7
|
4-6
|
18
|
2
|
|
32
|
190
|
32
|
140
|
100
|
78
|
74
|
103
|
170
|
50
|
42
|
4-7
|
4-6
|
18
|
2
|
|
40
|
212
|
38
|
150
|
110
|
88
|
81
|
110
|
250
|
70
|
50
|
4-9
|
4-7
|
18
|
2
|
|
50
|
230
|
49
|
165
|
125
|
10
|
90
|
125
|
250
|
70
|
50
|
4-9
|
4-7
|
20
|
3
|
|
65
|
290
|
63
|
185
|
145
|
122
|
107
|
150
|
365
|
102
|
70
|
4-11
|
4-9
|
18
|
3
|
|
80
|
310
|
76
|
200
|
160
|
138
|
120.5
|
170
|
365
|
102
|
70
|
4-11
|
4-9
|
20
|
3
|

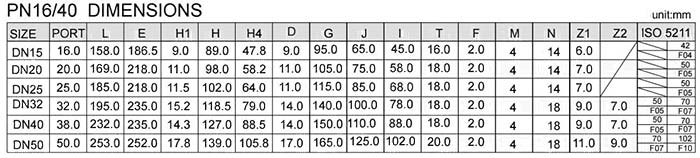

三通方體國標/德標外形尺寸表：
三通方體球閥產品應用：
三通方體球閥結構優異，外形美觀、密封性能好、流通性好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。高平臺三通方形球閥適用于工作溫度≤150℃的水、蒸汽、油類、食品、工業設備的介質管路上，用來轉換流向及接通或截?cái)喙苈分械慕橘|(zhì)。
·三通方體球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三通方體球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三通方體球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三通方體球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三通方體球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
