【對夾式保溫球閥】派司克品牌.質量保證，派司克閥業全方面介紹薄型對夾保溫球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的對夾式保溫球閥。
對夾式保溫球閥產品簡述：
BQ71F對夾式
保溫球閥采用整體式夾套保溫層結構設計，根據用戶需要夾套內注入熱水、蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門常溫或降溫達到所需要的溫度，確保
球閥內介質能夠正常工作，具有良好的保溫保冷特性。對夾式接保溫球閥具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。
對夾式保溫球閥作用原理：
BQ71F對夾式保溫球閥的兩端法蘭之間焊裝一個金屬夾套，在側面、底部裝有夾套的連接口，用于熱水、蒸汽或?qū)嵊偷倪M(jìn)出，從而起到對球閥的保溫效果，確保粘稠介質流通正常。主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶、重油等介質。
對夾式保溫球閥產品特點：
對夾式保溫夾套球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的壓力為1MPa。
對夾式保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
對夾式保溫球閥主零件材料表：
|
主要材料
|
閥體
|
WCB
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯 對位聚苯
|
|
填料、墊圈
|
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
|
|
適用工況
|
適用介質
|
重油、膠類
|
硝酸腐蝕性介質
|
強氧化性介質
醋酸腐蝕性介質
|
尿素等腐蝕性介質
|
|
|
適用溫度
|
-28~350℃
|
|
配管法蘭 JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
|

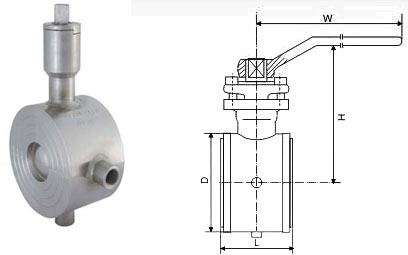

對夾式保溫球閥外形尺寸表：
|
公稱通徑(DN)
|
BQ71F薄型保溫夾套球閥尺寸
|
|
|
L
|
D
|
W
|
H
|
3-G
|
|
(mm)
|
(in)
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
150Lb
|
10k
|
手動
|
手動
|
|
|
15
|
1/2"
|
40
|
53
|
53
|
53
|
47
|
58
|
130
|
80
|
3/8
|
|
20
|
3/4"
|
45
|
63
|
63
|
63
|
57
|
63
|
170
|
80
|
3/8
|
|
25
|
1"
|
50
|
73
|
73
|
73
|
66
|
74
|
170
|
100
|
3/8
|
|
32
|
1 1/4"
|
60
|
84
|
84
|
84
|
75
|
84
|
200
|
110
|
1/2
|
|
40
|
1 1/2"
|
70
|
94
|
94
|
94
|
85
|
89
|
250
|
120
|
1/2
|
|
50
|
2"
|
80
|
109
|
109
|
109
|
103
|
104
|
250
|
130
|
1/2
|
|
65
|
2 1/2"
|
110
|
129
|
129
|
129
|
122
|
124
|
350
|
140
|
1/2
|
|
80
|
3"
|
120
|
144
|
144
|
144
|
135
|
134
|
350
|
150
|
1/2
|
|
100
|
4"
|
140
|
164
|
164
|
170
|
173
|
159
|
420
|
180
|
1/2
|

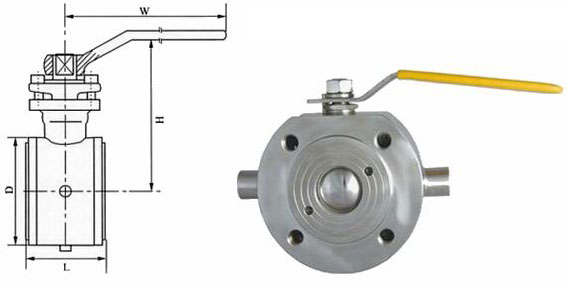

BQ71F-II對夾式保溫球閥外形尺寸表：
|
DN(mm)
|
L
|
1.0
|
1.6
|
2.5
|
配管法通徑DN
|
|
15
|
50
|
84
|
84
|
84
|
32
|
|
20
|
55
|
94
|
94
|
94
|
40
|
|
25
|
60
|
109
|
109
|
109
|
50
|
|
32
|
70
|
109
|
109
|
109
|
50
|
|
40
|
80
|
129
|
129
|
129
|
65
|
|
50
|
90
|
144
|
144
|
144
|
80
|
|
65
|
110
|
164
|
164
|
164
|
100
|
|
80
|
120
|
194
|
194
|
194
|
125
|
|
100
|
140
|
217
|
217
|
217
|
150
|
|
125
|
200
|
272
|
272
|
272
|
200
|
|
150
|
250
|
330
|
330
|
330
|
250
|
對夾式保溫球閥產品應用:
BQ71F對夾式保溫球閥采用整體式結構，比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。該保溫對夾球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致，同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
·對夾式保溫球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·對夾式保溫球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·對夾式保溫球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·對夾式保溫球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·對夾式保溫球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
