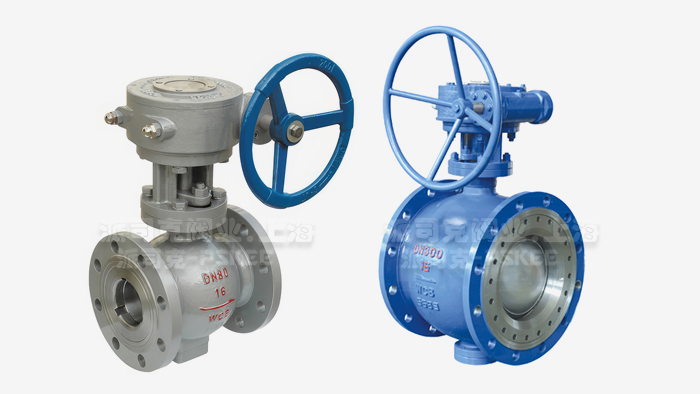

雙偏心半球閥產品簡述：
PQ340H側裝式雙偏心半
球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱?zhuān)用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。
偏心半球閥傳動方式有手動、氣動、電動三種。偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。
雙偏心半球閥工作原理：
雙偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。
雙偏心半球閥產品特點：
1、偏心半球閥解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、偏心半球閥開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該偏心半球閥T型是屬于耐磨硬密封球閥，它的密封副材料，密封面要經過耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能好。
5、偏心半球閥表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。
雙偏心半球閥設計標準：
制造標準: GB12237—1989 ASME B16.34,API6D
結構長度按照: GB12221 ASME B16.10；
連接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 API598；
防火設計按照：API607；
雙偏心半球閥主要材料表：
|
名稱
|
材質
|
|
閥體
|
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
|
|
閥軸
|
2Cr13、1Cr13
|
|
閥瓣
|
合金滲氮鋼、滲氮不銹鋼、耐磨鋼
|
|
閥座
|
合金滲氮鋼、滲氮不銹鋼、耐磨鋼
|
|
軸承
|
鋁青銅、FZ－1復合材料
|
|
填料
|
聚四氟乙烯、柔性石墨
|
雙偏心半球閥技術參數：
|
公稱壓力（Mpa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
公稱通經（mm）
|
40－1600
|
40－1600
|
40－1200
|
40－600
|
40－600
|
|
密封試驗壓力（Mpa）
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
殼體試驗壓力（Mpa）
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
適用溫度（℃）
|
－29～300、－29～425、－29～540
|
|
適用介質
|
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?lèi)
|
|
驅動方式
|
手動、電動、氣動
|
|
連接形式
|
法蘭連接、對夾連接
|
|
安裝方式
|
立式安裝、臥式安裝
|

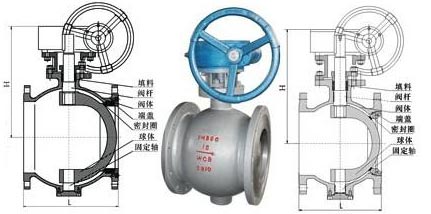

雙偏心半球閥外形尺寸表：
|
公稱壓力 PN/Mpa
|
公稱通徑
DN/mm
|
尺寸 （mm）
|
|
L
|
D
|
K
|
d
|
f
|
C
|
Z-￠d
|
H
|
|
1.6
|
40
|
165
|
150
|
110
|
85
|
3
|
16
|
4-￠18
|
|
|
50
|
178
|
165
|
125
|
100
|
|
|
65
|
190
|
185
|
145
|
120
|
18
|
280
|
|
80
|
203
|
200
|
160
|
135
|
20
|
8-￠18
|
320
|
|
100
|
229
|
220
|
180
|
155
|
370
|
|
125
|
254
|
250
|
210
|
185
|
22
|
430
|
|
150
|
267
|
285
|
240
|
210
|
24
|
8-￠23
|
510
|
|
200
|
292
|
340
|
295
|
265
|
26
|
12￠-23
|
600
|
|
250
|
330
|
405
|
355
|
320
|
30
|
12-￠26
|
690
|
|
300
|
502
|
460
|
410
|
375
|
4
|
760
|
|
350
|
572
|
520
|
470
|
435
|
34
|
16-￠26
|
830
|
|
400
|
610
|
580
|
525
|
485
|
36
|
16-￠30
|
925
|
|
450
|
660
|
640
|
585
|
545
|
40
|
20-￠30
|
1025
|
|
500
|
700
|
715
|
650
|
608
|
44
|
20-￠34
|
1120
|
|
600
|
813
|
840
|
770
|
718
|
5
|
48
|
20-￠36
|
1210
|
雙偏心半球閥產品應用：
雙偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的設備，應用于冶金、選礦生產的煤粉噴吹專用閥。該系列偏心半球閥適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。
