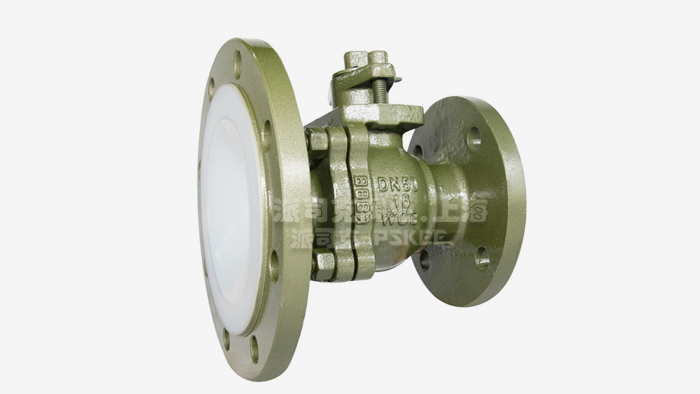

襯氟放料球閥產品簡述：
襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。
襯氟放料球閥采用新模壓工藝，使密封面致密良好，加之PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，防止了由于壓力變化引起閥桿沖出承壓件內的可能性，采用全塑料襯里工藝，耐介質的強腐蝕。
襯氟放料球閥產品特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
3.采用新的模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，因壓力變化引起閥桿沖出體外的危險，可靠性。
襯氟放料球閥主要材料表：
零件名稱
|
精鑄球墨鑄鐵
|
碳鋼
|
不銹鋼
|
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
球體
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥體、閥蓋
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
內襯材料、閥座
|
FEP(F46),PTFE(F4),PFA(可溶性聚四氟乙烯),PO(聚烯烴)、PE（高分子量聚乙烯）
|
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
CF8
|
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
螺栓
|
35
|
35
|
1Cr17ni2
|
1Cr17Ni2
|
1Cr18NI9
|
1Cr18NI9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18NI9
|
0Cr18NI9
|
0Cr18NI9
|
|
手柄
|
WCB
|

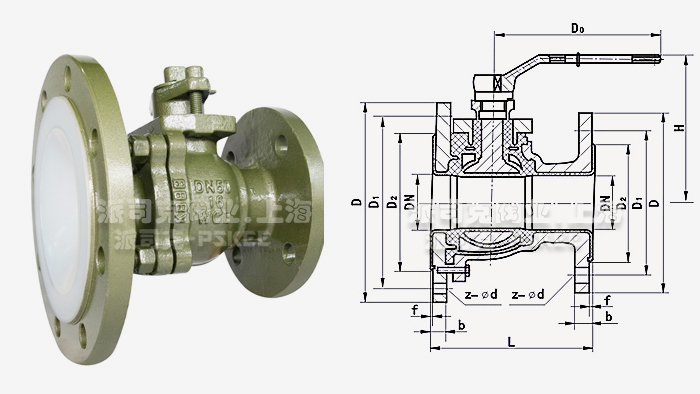

襯氟放料球閥外形尺寸表：
|
公稱通徑
|
PN10
|
參考值
|
|
DN（mm）
|
L
|
D
|
D1
|
D2
|
Z-Φd
|
f
|
b
|
Do
|
H
|
|
25/50
|
125
|
115/140
|
85/110
|
65/90
|
4-14/4-14
|
3/3
|
17/17
|
180
|
105
|
|
32/65
|
135
|
140/160
|
100/130
|
78/110
|
4-18/4-14
|
3/3
|
19/17
|
180
|
120
|
|
40/65
|
150
|
150/160
|
110/130
|
85/110
|
4-18/4-14
|
3/3
|
19/17
|
225
|
140
|
|
40/80
|
150
|
150/190
|
110/150
|
85/125
|
4-18/4-18
|
3/3
|
19/19
|
225
|
140
|
|
50/80
|
165
|
165/190
|
125/150
|
100/125
|
4-18/4-18
|
3/3
|
21/19
|
225
|
150
|
|
50/100
|
165
|
165/210
|
125/170
|
100/145
|
4-18/4-18
|
3/3
|
21/19
|
360
|
150
|
|
65/100
|
180
|
185/210
|
145/170
|
120/145
|
4-18/4-18
|
3/3
|
21/19
|
360
|
160
|
|
65/125
|
180
|
185/240
|
145/200
|
120/175
|
4-18/4-18
|
3/4
|
21/20
|
420
|
160
|
|
80/125
|
240
|
200/240
|
160/200
|
135/175
|
8-18/8-18
|
3/4
|
21/20
|
420
|
215
|
|
80/150
|
240
|
200/265
|
160/225
|
135/200
|
8-18/8-18
|
3/4
|
21/22
|
420
|
215
|
|
100/150
|
260
|
220/265
|
180/225
|
155/200
|
8-18/8-18
|
3/4
|
23/22
|
420
|
240
|
|
100/200
|
260
|
220/320
|
180/280
|
155/255
|
8-18/8-18
|
3/4
|
23/24
|
420
|
240
|
襯氟放料球閥產品應用：
FQ41F46襯氟放料球閥其特性有耐腐蝕性，適用在-50-150℃溫度條件下，可長期輸送任意濃度的酸、堿、鹽液體介質使用壽命長，不老化等優點，既有碳鋼外殼的強度，又有內襯氟材料的耐腐蝕，放料球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。襯氟球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
·襯氟放料球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟放料球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟放料球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟放料球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟放料球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
