浮球式襯氟止回閥產品概述：
H40F46、H42F46浮球式
襯氟止回閥是指管道為垂直于地面，這種閥門跟升降式襯氟
止回閥剛好成垂直結構，當水泵開啟時，閥門自動開啟，當水泵停止時，閥門中的閥瓣受重力影響，自動落下，起到關閉閥門作用，故成止回閥。又稱逆止閥或單向閥。浮
浮球式襯氟止回閥工作原理：
H40F46型襯氟止回閥采用浮球式止回原理：它是一種
閥瓣結構為球型，特點是襯氟浮球沿閥體通路軸線做升降運動，液體只能讓垂直向上流動，一旦液體停直向上流動時，浮球靠本身的重量自動掉落至原位，與閥體內部的密封圈相結合，致使閥門自動關閉。
浮球式襯氟止回閥結構特點：
1 旋啟式止回：它的閥瓣都是圍繞閥座外的軸旋轉啟、閉，防止介質倒流。 軸與閥瓣設計為一體，全部襯氟的軸鑲嵌在閥體與閥蓋之間形成的凹槽內，啟閉靈活，密封可靠。
2.浮球式止回：是一種球形結構，閥瓣為球型，特點是襯氟浮球沿閥體通路軸線做升降運動，液體只能讓垂直向上流動，一旦液體停直向上流動時，浮球靠本身的重量自動掉落至原位，與閥體內部的密封圈相結合，致使襯氟止回閥自動關閉。
3.升降式止回：結構特點是襯氟閥瓣垂直于閥體進、出口軸線作升降運動，其優點是止回的密封性能好。
浮球式襯氟止回閥主要材料：
|
零件名稱
|
材料
|
|
上、下閥體
|
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
|
|
閥瓣
|
鑄鐵、不銹鋼、襯F46、F3
|
|
墊圈
|
F4、F46
|
浮球式襯氟止回閥產品標準：
|
設計標準
|
GB12224
|
|
結構長度
|
GB 12221
|
|
法蘭標準
|
JT/T79-94
|
|
檢驗試驗
|
GB/T13927
|

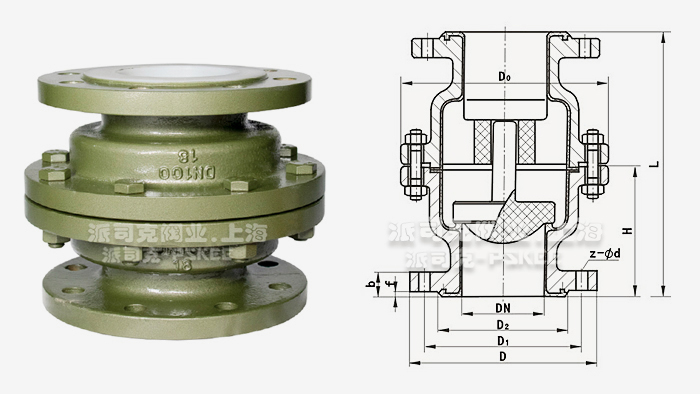

浮球式襯氟止回閥外形尺寸表：
|
通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
N
|
Kg
|
|
25
|
152
|
115
|
85
|
65
|
3
|
16
|
4-14
|
130
|
76
|
7
|
|
32
|
152
|
135
|
100
|
70
|
3
|
18
|
4-18
|
140
|
76
|
9
|
|
40
|
178
|
145
|
110
|
85
|
3
|
18
|
4-18
|
160
|
89
|
12
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-18
|
170
|
89
|
15
|
|
65
|
190
|
180
|
145
|
120
|
3.5
|
20
|
4-18
|
200
|
95
|
20
|
|
80
|
203
|
195
|
160
|
135
|
3.5
|
20
|
4-18
|
220
|
101
|
24
|
|
100
|
267
|
215
|
180
|
155
|
4
|
22
|
8-18
|
240
|
133
|
44
|
|
125
|
305
|
245
|
210
|
185
|
4
|
24
|
8-18
|
280
|
152
|
75
|
|
150
|
394
|
280
|
240
|
210
|
4
|
24
|
8-23
|
315
|
197
|
95
|
襯氟止回閥產品類型：
H41型：水平安裝、升降式止回原理
H40型：垂直安裝、浮球式止回原理
H42型：垂直安裝、升降式止回原理
H44型：垂直安裝、旋啟式止回原理
浮球式襯氟止回閥注意事項：
1、在安裝中不要使止回閥承受管路重量，大型的止回閥應設支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、立式止回閥一定要安裝在垂直管道上，否則止回閥將不起作用。
4、水平式止回閥應安裝在水平管道上，否則止回閥也將不起作用。
浮球式襯氟止回閥產品應用：
H40F46型襯氟止回閥適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
·襯氟浮球式止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟浮球式止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟浮球式止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟浮球式止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟浮球式止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
