【氣動活塞式切斷閥】派司克品牌一體化解決方案，派司克閥業全方面介紹ZSPC氣動活塞式切斷閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動活塞式切斷閥。

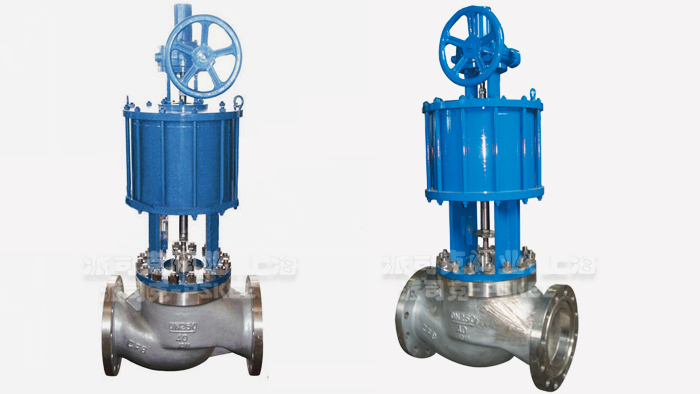

氣動活塞式切斷閥產品簡述：
氣動
活塞式切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該
氣動切斷閥產品具有操作力大，閥體設計好，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
氣動活塞式切斷閥產品特點：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到限定位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。
氣動活塞式切斷閥主要零件材料：
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
氣動活塞式切斷閥主要技術參數：
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
可與本公司
商洽生產
|
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行 程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
|
|
流量特性
|
快 開
|
|
介質溫度 ℃
|
軟密封：-40～150（常溫型） ； 硬密封：-40～200（常溫型）； -40～450（中溫型）
|
|
法蘭尺寸、型式
|
PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式
|
|
閥體材質
|
ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti
|
|
閥座、閥芯材質
|
1Cr18Ni9 ； 0Cr18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫型） ； 熱片式（中溫型）
|
|
可配附件
|
手輪機構、空氣過濾減壓器、電磁閥、信號回訊器等
|
注：可提供GB、ANSI、JPI、DIN等法蘭經構型式，法蘭距可根據用戶需要確定。
氣動活塞式切斷閥性能指標：
|
公稱壓力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
軟密封泄漏量
|
水試 △P=△Pmax mlmin
|
0
|
|
氣試 △P=0.35MPa 氣泡數/min
|
1
|
1
|
2
|
3
|
4
|
6
|
11
|
18
|
27
|
45
|
|
硬密封泄漏量
|
水試MPa
|
4.0
|
3.0
|
|
ml/min
|
0.24
|
0.30
|
0.38
|
0.48
|
0.60
|
0.78
|
0.96
|
1.2
|
1.125
|
1.35
|
1.8
|
|
氣試 △P=0.35MPa ml/min
|
23.3
|
29.2
|
37.3
|
46.7
|
58
|
75.8
|
93.3
|
116.7
|
145.8
|
175
|
233.3
|
|
切斷時間S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
額定行程偏差%
|
±6
|

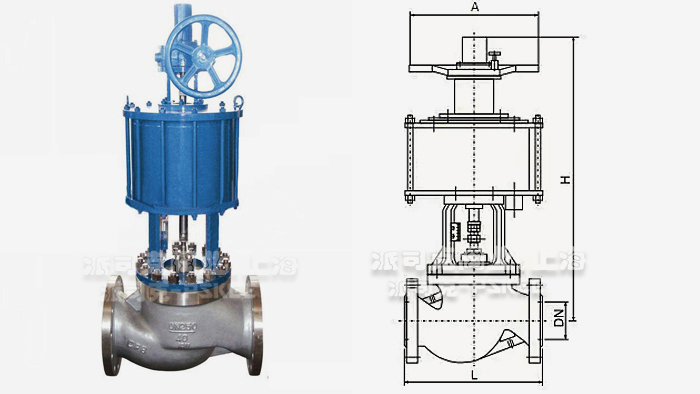

氣動活塞式切斷閥外形尺寸表：
|
公稱通徑DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L
|
PN MPa
|
1.6
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
500
|
635
|
|
4.0
|
650
|
|
6.4
|
206
|
210
|
251
|
286
|
311
|
337
|
394
|
520
|
650
|
|
H
|
65
|
70
|
85
|
90
|
100
|
105
|
125
|
170
|
205
|
|
不帶手輪
|
H1
|
常溫型
|
445
|
455
|
485
|
485
|
605
|
605
|
620
|
962
|
988
|
|
中溫型
|
596
|
606
|
636
|
636
|
770
|
770
|
785
|
1178
|
1226
|
|
帶手輪
|
H1
|
常溫型
|
630
|
640
|
670
|
670
|
790
|
790
|
805
|
1087
|
1113
|
|
中溫型
|
781
|
791
|
821
|
821
|
955
|
955
|
970
|
1303
|
1351
|
|
H2
|
160
|
160
|
160
|
160
|
160
|
160
|
270
|
270
|
270
|
|
H3
|
220
|
220
|
220
|
220
|
220
|
220
|
390
|
390
|
390
|
氣動活塞式切斷閥產品應用:
氣動活塞式切斷閥是自動化系統中執行機構的一種，由浮動式活塞執行機構與調節閥組成，氣動切斷閥接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換，活塞式切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。是一種能在各種管路上做遠距離、快速截止和切斷的閥門。
·ZSPC氣動活塞式切斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·ZSPC氣動活塞式切斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·ZSPC氣動活塞式切斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·ZSPC氣動活塞式切斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·ZSPC氣動活塞式切斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
