【電動襯氟調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZDLPF46電動襯氟調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動襯氟調節閥。

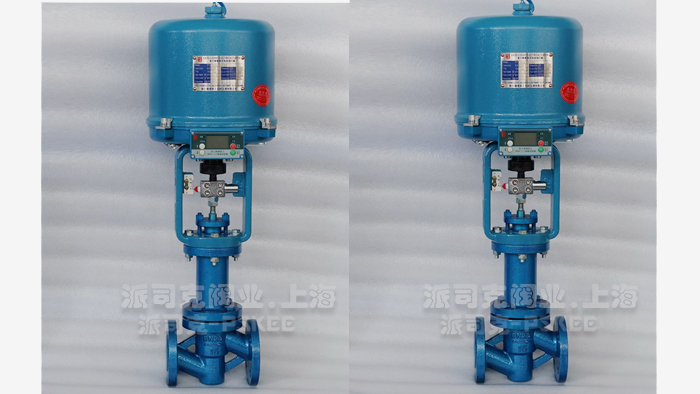

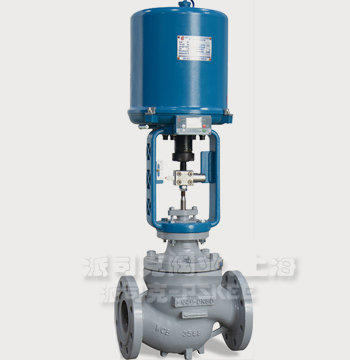

電動襯氟調節閥產品簡述：
電動襯氟
調節閥是由3810L或DKZ型電動執行機構或電子式電動執行機構和襯氟塑直通單座調節閥閥體兩部分組成，由于該
電動調節閥接觸介質的部位全襯有氟塑料，又采用聚四氟乙烯材質的波紋管密封，能廣泛適用于對酸、堿等強腐蝕機制和易揮發等氣體、液體介質的過程控制、調節。
電動襯氟調節閥產品特點：
1、
電動襯氟調節閥耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5~3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、該調節閥泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量小。
4、配用HA執行機構，輸出力大、結構緊湊。
電動襯氟調節閥主要技術參數：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數(KV)
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
允許壓差(MPa)
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
閥芯形式
|
單座柱塞式襯氟閥芯
|
|
流量特性
|
快開特性，直線，等百分比
|
|
配置執行器類別
|
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6 定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
電動襯氟調節閥性能指標：
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.0； 配PSL±1.0
|
|
回差
|
配381L ±2.0； 配PSL±1.0
|
|
死區
|
1.0
|
|
始終點偏差
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
50：1
|
電動襯氟調節閥主要零件材料：
|
閥體、閥蓋
|
ZG230-450襯F46
|
|
閥座、閥芯
|
2Cr13襯F46、304襯F46
|
|
閥蓋
|
丁腈橡膠夾增強滌綸織物
|
|
波紋管材料
|
聚四氟乙烯
|

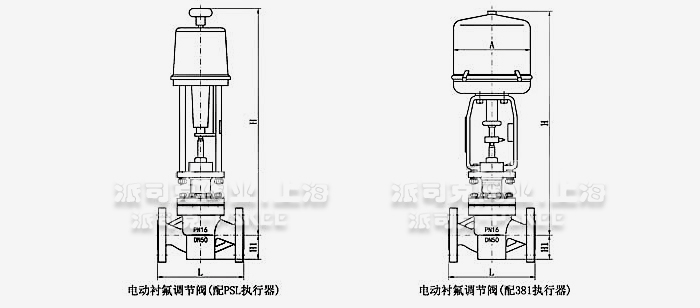

電動襯氟調節閥外形結構圖：
電動襯氟調節閥外形尺寸表：
|
公稱通徑
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
267
|
267
|
267
|
267
|
267
|
267
|
350
|
350
|
350
|
470
|
|
H1
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
電動襯氟調節電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46電動襯氟調節閥又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及易揮發等氣體、液體介質的過程控制。
·電動襯氟調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動襯氟調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動襯氟調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動襯氟調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動襯氟調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
