【氣動內螺紋球閥】派司克品牌.質量保證,派司克閥業全方面介紹Q611F氣動內螺紋球閥相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、安裝維護及球閥產品說明書;為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動內螺紋球閥。
氣動內螺紋球閥產品簡述:
氣動內螺紋球閥工作溫度-29~30℃的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),
內螺紋球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。氣動內螺紋球閥采用精鑄工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖擊。氣動內螺紋球閥具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。
氣動內螺紋球閥設計特點:
球閥根據標準ASME B16.34設計,
氣動球閥結構簡單,密封性能好,扭矩小,螺紋球閥鑄造,固溶化處理,帶鎖裝置,全流量設計。
氣動內螺紋球閥產品范圍:
閥體材料:碳鋼WCB,不銹鋼304,316
口徑:1/4;(DN6~DN100)
連接方式:內螺紋BSP,BSPT,NPT
壓力范圍:1000PSI
工作溫度:-20℃ - +180℃
操作方式:手柄,氣動,電動等.

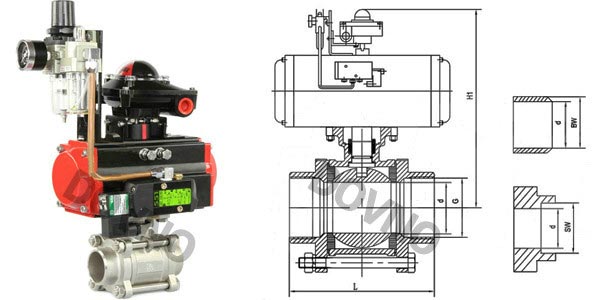

氣動內螺紋球閥結構圖:
氣動內螺紋球閥主要村料表:
序號
|
零件名稱
|
材質
|
1
|
螺栓
|
不銹鋼 304
|
2
|
接頭
|
不銹鋼 CF8、CF8M
|
3
|
閥座
|
PTFE
|
4
|
球體
|
不銹鋼 304、316
|
5
|
閥體
|
不銹鋼 CF8、CF8M
|
6
|
螺母
|
不銹鋼 304
|
7
|
閥桿
|
不銹鋼 304、316
|
8
|
墊片
|
PTFE
|
9
|
填料
|
PTFE
|
10
|
壓蓋
|
不銹鋼 304、316
|
11
|
連接支架
|
不銹鋼 CF8
|
12
|
連接套
|
不銹鋼 304
|
13
|
螺栓
|
不銹鋼 304
|
14
|
氣動執行器
|
--
|
15
|
位置指示器
|
塑料
|

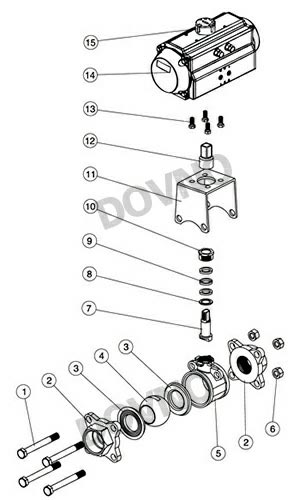

氣動內螺紋球閥結構圖:
氣動內螺紋球閥外形尺寸表:
公稱 通徑
|
三片式
|
二片式
|
H1
|
內螺紋
|
對焊式
|
承插焊
|
內螺紋
|
G
|
d
|
L
|
BW
|
d
|
L
|
SW
|
d
|
L
|
d
|
L
|
15
|
1/2"
|
15
|
70
|
24
|
15
|
72
|
22.5
|
15
|
68
|
15
|
62
|
145
|
20
|
3/4"
|
20
|
78
|
28
|
20
|
81
|
28.5
|
20
|
82
|
20
|
72
|
160
|
25
|
1"
|
25
|
86
|
34
|
25
|
91
|
34.5
|
25
|
91
|
25
|
85
|
180
|
32
|
1-1/4"
|
32
|
105
|
41
|
32
|
103
|
43
|
32
|
108
|
32
|
100
|
195
|
40
|
1-1/2"
|
38
|
113
|
49
|
38
|
120
|
49
|
38
|
129
|
38
|
107
|
205
|
50
|
2"
|
50
|
132
|
62
|
50
|
139
|
61
|
50
|
148
|
50
|
120
|
225
|
65
|
2-1/2"
|
64
|
186
|
78
|
64
|
193
|
77
|
64
|
186
|
64
|
160
|
275
|
80
|
3"
|
78
|
206
|
94
|
78
|
220
|
90
|
78
|
206
|
78
|
178
|
295
|
100
|
4"
|
98
|
240
|
124
|
98
|
270
|
115
|
98
|
240
|
98
|
216
|
340
|
氣動內螺紋球閥產品特點:
氣動內螺紋球閥體鑄造采用精鑄工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。氣動內螺紋球閥閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,內螺紋球閥驅動方式:手動、電動、氣動。

·氣動內螺紋球閥質保體系:
有了您的信任與支持,我們提供值得信賴的PSKEE品牌產品,我們支持一系列的系統技術參數、技術指導、文件支持,實行質量跟蹤、客戶檔案、售后保障。
·氣動內螺紋球閥產品標準:
我們的產品按國際及國內相關標準驗收,產品實行"全程跟蹤"服務;隨貨提供"銘牌""質量證明""質?",產品帶有"說明書""檢驗報告"等相關說明。
·氣動內螺紋球閥解決方案:
派司克公司為工業系統和水力提供的整體方案,我們專注產品質量,把握每一個產品細節全程控制; 不僅為用戶解決需求,還保障了控制系統運行可靠性,減少系統的故障及維護,不懈努力的為用戶提供高品質、高性能的產品。
·氣動內螺紋球閥售后保障:
派司克公司實行完善的用戶檔案和全程服務制度,每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務,貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動內螺紋球閥訂購說明:
1.閥門產品:如有指定型號標準,請直播銷售熱線咨詢價格,了解詳情!
2.技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
3.產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
4.產品驅動方式:手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
